Вы когда-нибудь доставали из газовой или электрической плиты блюдо, которое внутри оставалось сырым, а сверху уже превращалось в угли? Или, наоборот, запеканка никак не хотела румяниться, хотя вы выставили максимум. Типичный виновник таких кулинарных драм — неисправный терморегулятор духовки. Вместо того чтобы винить рецепт или свои руки, стоит заподозрить этот узел: если он не работает, плита перестает понимать, какая температура на самом деле творится внутри камеры. По своей конструкции этот узел бывает разным. В старых газовых моделях используется зависимость от нагрева термопарой — расширяясь, она автоматически перекрывает или открывает подачу газа.
В современной электрической духовки чаще стоят электронные датчики. Но суть одна: термостат должен поддерживать ту самую заданной температуры, которую вы крутите ручкой. Первый признак проблемы — разница между показанием вашего термометра и тем, что показывает система. Без специального прибора не обойтись.
Хорошая новость: в большинстве случаев вам не нужен дорогой ремонт и покупка новой запчасти. Достаточно иметь обычный термометр для духовки (только убедитесь, что его предел выше 300 градусов). Проверка предельно проста: устанавливаете любой градус, скажем 180, и смотрите на поведение плиты. Если термостатом управление теряется, а показания температуры скачут или застыли — проблема очевидна. Вы можете провести обслуживание самостоятельно в домашних условиях, не повреждая дорогие детали. Это сэкономит время и нервы, а главное — вернет радость от равномерно приготовленного ужина.
Устройство и принцип работы терморегулятора духового шкафа
Внутри каждой газовой или электрической плиты этот узел отвечает за то, чтобы автоматически запускать или отключать нагрев, когда температура внутри камеры отклоняется от заданной. Терморегулятор сравнивает реальное состояние с вашими настройками и управляет подачей газа или электричества без участия человека. Для приготовления вкусной и равномерно пропеченной еды этот датчик просто необходим, иначе духовка перестанет поддерживать температуру в нужном диапазоне.

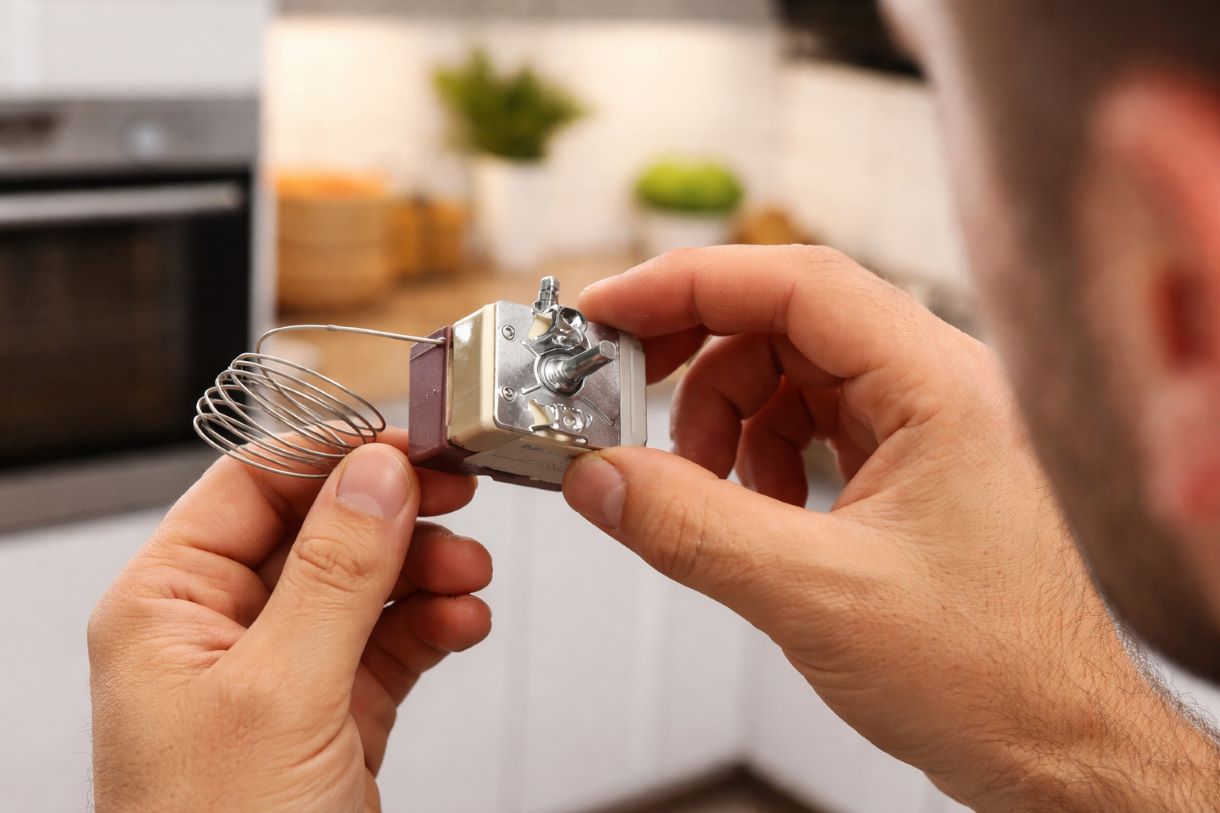

Из каких элементов состоит термостат: капиллярная трубка, баллон и контактная группа
Представьте себе тонкую медную трубочку, внутри которой прячется жидкость или газ, — это капиллярная трубка, главный чувствительный орган. На одном её конце сидит баллон, который помещается прямо в духовую камеру и первым встречает всё тепло. Когда температура внутри растёт, вещество в баллоне расширяется и давит на содержимое трубки. Это давление передаётся, как по проводу, к другому концу — к контактной группе, которая спрятана за ручкой управления.
Именно контактная группа щёлкает, размыкая или замыкая цепь, когда давление достигает порога, соответствующего заданной температурой. Так три детали работают в связке: баллон чувствует жар, трубка передаёт сигнал, а контакты решают, греть дальше или остановиться.
Как терморегулятор поддерживает заданную температуру внутри духовки
| Действие узла | Что происходит внутри камеры |
|---|---|
| Датчик фиксирует перепад между реальным нагревом и выставленным на ручке значением | Управляющий модуль получает сигнал «холодно» или «горячо» |
| При недостатке градусов терморегулятор замыкает цепь или открывает подачу топлива | Нагревательный элемент запускается, и температура ползет вверх |
| Как только нагрев достигает нужного предела, контакты размыкаются или клапан газа перекрывается | Духовка переходит в режим ожидания, не перегревая блюдо |
| Циклы включения-отключения повторяются автоматически | Температура колеблется в узком коридоре около установленной отметки |
Отличие механического термостата от электронного с датчиком температуры
Механический термостат полагается на физическое расширение жидкости или газа внутри капиллярной трубки — грубая, но живучая конструкция, которая работает без всякого питания. Электронный же использует термистор или термопару, отправляет сигнал на плату управления, и там уже мозг решает, включать нагрев или нет. Список главных отличий:
- Механический щёлкает сам по себе, а электронному нужен контроллер и реле.
- Точность электронного выше (погрешность 1–2 градуса против 10–15 у механического).
- Механический термостат дешевле и проще в замене, но со временем дрейфует из-за усталости металла и врёт с температурой.
Признаки, указывающие на неисправность термостата духовки
Вы замечаете, что блюдо сверху уже почернело, а внутри осталось сырым, хотя вы точно следовали рецепту — это один из самых распространенных симптомов поломки. Если плита самопроизвольно выключается через пару минут после запуска или, наоборот, греет без остановки, значит термостат неисправен. Получать предсказуемый результат при приготовлении становится невозможно, и использовать такую духовку для серьезной стряпни — сплошное расстройство.
Духовка не нагревается до нужной температуры или постоянно перегревает
Это классический симптом того, что термостат потерял чувствительность к реальной температурой внутри камеры. Он либо слишком рано размыкает контакты (недогрев), либо вообще не размыкает их (перегрев вплоть до пожара). Список вероятных причин:
- Утечка газа или жидкости из капиллярного баллона.
- Подгоревшие или слипшиеся контакты в контактной группе.
- Ослабло крепление баллона, и он не чувствует настоящий жар.
Температура внутри не соответствует выставленному на ручке значению
Вы крутите ручку на 180 градусов, а термометр внутри показывает 150 или 220 — знакомая история, и виноват тут сбитый термостат. Это значит, что его внутренний баллон или капиллярная трубка устали, растянулись или подрастеряли чувствительность к настоящей температурой. Со временем газ в баллоне может частично улетучиться, и давление перестаёт точно отражать реальный нагрев. Контактная группа тогда щёлкает слишком рано или, наоборот, с большим опозданием. В итоге духовка живёт своей жизнью, игнорируя ваши настройки. Единственный выход — заменить узел, потому что настройкой ручек этот разрыв не исправить.
Нагрев происходит непрерывно, без характерных щелчков отключения
Если духовка греет и греет без остановки, а вы не слышите знакомого сухого «цок» — значит, контактная группа залипла в замкнутом положении. Это опасно: температура может уйти далеко за пределы, и блюдо сгорит, а то и хуже. Список что делать:
- Немедленно выключите плиту и дайте ей остыть.
- Не пытайтесь стучать по корпусу — так вы только повредите капиллярную трубку.
- Готовьтесь к замене термостата, потому что чистка контактов даст временный эффект.
Визуальный осмотр и подготовка к проверке терморегулятора
Сначала полностью обесточьте плиту или перекройте подачу газа, чтобы случайно не повредить себя и детали, затем открутите заднюю крышку и найдите терморегулятор. Внимательно осмотрите все контакты, провода и сам корпус датчика на предмет оплавлений, трещин или следов гари. Если видимых повреждений нет, но вы подозреваете, что узел вышел из строя, необходимо подготовить мультиметр или обычный термометр для более точной диагностики.
Отключение духовки от сети перед началом любых манипуляций
Это не просто совет, а железное правило: вытащите вилку из розетки или отключите автомат в щитке, если плита врезана стационарно. Даже при выключенной ручке внутри может оставаться фаза на контактах, и случайное прикосновение ударит током. Список что проверить:
- Убедитесь, что индикаторы на панели погасли полностью.
- Для газовой плиты перекройте кран подачи топлива.
- Подождите 5 минут, чтобы остыли горячие элементы.
Снятие ручки управления и панели для доступа к контактам термостата
Сначала убедитесь, что плита остыла и вы обесточили её — безопасность превыше всего. Ручка обычно держится на трении или прикручена маленьким винтиком сбоку; вооружитесь тонкой отвёрткой и аккуратно подденьте декоративную заглушку. После того как ручка соскочила, под ней часто прячется гайка или пластиковая накладка, которую нужно открутить. Затем панель крепится на защёлках или нескольких винтах по периметру — отворачивайте их, не теряя в щелях.
Когда панель снята, перед вами окажется контактная группа термостата с проводами, и теперь вы можете проверить её поведение при разной температурой. Не перепутайте порядок обратной сборки: сфотографируйте расположение деталей перед разборкой.
Осмотр капиллярной трубки на наличие перегибов, трещин и повреждений
Возьмите фонарик и медленно пройдите взглядом вдоль всей трубки от баллона до контактной группы. Малейшая вмятина или складка может нарушить циркуляцию рабочего вещества, и связь с температурой потеряется. Список на что обратить внимание:
- Следы ржавчины или зелёного налёта (микропрокол).
- Резкие заломы под углом 90 градусов — такое не лечится.
- Обугленная изоляция рядом с нагревателями.
Как проверить термостат духовки мультиметром в режиме прозвонки
Переключите прибор в режим измерения сопротивления со звуковым сигналом, коснитесь щупами клемм терморегулятора — исправный элемент покажет конечное значение в диапазоне от нескольких десятков до пары тысяч ом. Если мультиметр молчит или пищит без остановки, а на дисплее ноль или бесконечность — деталь однозначно неисправна. Такой способ диагностики удобно использовать для быстрой оценки, но помните, что точные показания сопротивления зависят от модели и температуры самой духовки.
Перевод тестера в режим измерения сопротивления или звуковой прозвонки
На корпусе мультиметра поверните диск в сектор с изображением диода или волны (Ω и звук). Если вы выбрали только омметром, то увидите цифры в омах — для проверки замыкания это нормально. Список простых шагов:
- Красный щуп в гнездо VΩ, чёрный в COM.
- Соедините щупы между собой — прибор должен пискнуть или показать ноль.
- Если не пищит — проверьте батарейку или настройки.
Проверка замыкания контактов при комнатной температуре (цепь должна быть замкнута)
Возьмите мультиметр, включите режим прозвонки (значок диода или звуковой волны) и коснитесь щупами двух клемм термостата, не отсоединяя провода — если лень их скидывать, но лучше скинуть для чистоты эксперимента. При обычной комнатной температурой контакты внутри исправного термостата обязаны быть замкнутыми, то есть цепь проводит ток, и прибор запищит или покажет ноль (или несколько ом). Если мультиметр молчит, а на экране бесконечность — это обрыв, деталь умерла ещё до начала готовки.
Если показывает ноль, но потом при лёгком постукивании сигнал пропадает — контакты искрят и подгорели. Типичная картина для старого механического термостата: при холодном состоянии цепь замкнута всегда, а размыкается она только при нагреве баллона до заданного порога. Запомните это правило, и вы легко отличите живую деталь от мёртвой.
Измерение сопротивления при нагревании капиллярного баллона строительным феном
Закрепите щупы мультиметра на клеммах контактной группы и запомните начальное сопротивление (обычно ноль или пару ом). Теперь начинайте греть баллон феном с расстояния 5–10 см, не направляя поток на сам мультиметр. Список что должно произойти:
- Когда баллон нагреется до определённой температурой, сопротивление скачком уйдёт в бесконечность — контакты разомкнулись.
- Если сопротивление не меняется — термостат не работает.
- Если меняется плавно, а не щелчком — значит, контакты подгорели и «звенят».
Способ проверки терморегулятора без мультиметра в домашних условиях
Возьмите обычный духовой термометр, поместите его внутрь камеры, выставите на плите любую отметку, например 180 градусов, и включите нагрев. Следите, достигает ли стрелка или цифры на термометре заданной температуры и удерживает ли плита этот уровень без диких скачков. Если духовка перегревает на 30–50 градусов или отключается слишком рано, термостат явно вышел из строя — и для ремонта необходим новый узел, а не попытки настроек.
Использование обычной лампочки с патроном и проводов для визуальной диагностики
Соберите простую цепь: от розетки провод на лампочку, от лампочки провод на одну клемму термостата, а со второй клеммы провод обратно в розетку. Когда термостат замкнут (холодный), лампочка горит в полный накал — значит, ток идёт, а при нагреве баллона она должна погаснуть. Список что можно увидеть:
- Лампочка мигает или светит вполнакала — плохой контакт.
- Не гаснет при нагреве — контакты слиплись.
- Не загорается вообще — обрыв внутри или перегорела сама лампочка.
Наблюдение за щелчками термостата при нагревании капиллярной трубки
Направьте струю горячего воздуха от строительного фена на капиллярный баллон — но не переусердствуйте, чтобы не расплавить изоляцию. Через несколько секунд вы услышите характерный сухой щелчок внутри контактной группы: это значит, что давление от нагретой температурой достигло предела и контакты разомкнулись. Если отключить фен и дать баллону остыть, через некоторое время раздастся обратный щелчок — контакты сомкнулись снова.
Чёткие, звонкие щелчки без хрипа и задержек говорят о том, что механика в порядке. А если тишина или звук глухой, вязкий — внутри что-то заклинило или утекла рабочая жидкость. Этот способ позволяет оценить работоспособность термостата, даже не имея под рукой мультиметра, только по слуху.
Как определить работоспособность по изменению яркости лампы при замыкании контактов
| Что вы видите на лампочке | О чем говорит такое поведение |
|---|---|
| При замыкании проводов щупом или перемычкой лампа вспыхивает на полную силу ровно и без мерцания | Цепь исправна, ток проходит свободно — терморегулятор, скорее всего, жив |
| Свет едва тлеет, тусклый или мигает хаотично | Контакты внутри термостата подгорели или ослабли — сопротивление скачет |
| Лампа не загорается вообще, хотя вы замкнули нужные клеммы | Обрыв внутри детали — ток не идет, регулятор умер окончательно |
| Яркость меняется плавно при вращении ручки (если предусмотрено) | Переменный резистор работает нормально, без залипаний и трещин на дорожке |
Что делать после подтверждения поломки термостата духовки
Как только вы убедились, что старая запчасть сломалась, не пытайтесь ее паять или клеить — в современных моделях используются неразборные конструкции, и любой кустарный ремонт только навредит. Найдите точную модель вашей плиты на шильдике или в инструкции, закажите аналогичный терморегулятор и аккуратно замените его, соблюдая схему подключения. После замены новая деталь будет корректно поддерживать температуру, и вы снова сможете получать равномерно пропеченные блюда без сюрпризов.
Почему механический терморегулятор проще заменить, чем пытаться отремонтировать
Внутри контактной группы стоят заклёпки, а не винты — разобрать узел без повреждения практически невозможно. А капиллярная трубка и баллон — это герметичная система, и при малейшей разгерметизации она превращается в бесполезную железку. Список причин:
- Новый термостат стоит недорого, а возня с пайкой и подгибанием контактов отнимет часы.
- После кустарного «ремонта» духовка может начать врать с температурой ещё сильнее.
- Замена занимает 20 минут, а попытки починить — бесконечность.
Как подобрать новый термостат по длине капиллярной трубки и диапазону температур
Снимите старую деталь и замерьте рулеткой длину трубки от баллона до контактной группы — покупайте такую же или чуть длиннее (короткую не натянешь). На корпусе контактной группы или в инструкции к плите ищите маркировку вроде «50–300°C» — это и есть ваш рабочий диапазон, с которым термостат должен управлять температурой. Список где искать:
- На шильдике духовки (обычно сзади или на дверце).
- В каталогах запчастей по модели плиты.
- На сайте производителя — часто есть таблицы совместимости.
Особенности установки и подключения терморегулятора для духового шкафа
Перед монтажом нового узла обязательно сравните длину капиллярной трубки со старой — если она короче, вы просто не дотянетесь до места крепления баллона в камере. При установке следите, чтобы трубка нигде не перегибалась под острым углом и не касалась горячих стенок, иначе показания поплывут, и связь с реальной температурой потеряется. Подключайте провода к контактной группе строго по схеме, которую вы сфотографировали до разборки — перепутав клеммы, вы получите обратную логику работы.
Баллон крепится в том же положении, что и старый, обычно скобой или хомутом, и не должен болтаться внутри духовки. После установки проверьте духовку на минимальном жару: послушайте, щёлкает ли новый термостат, и сверьте показания своего термометра. Если всё сделано аккуратно, плита снова станет послушной и предсказуемой.
