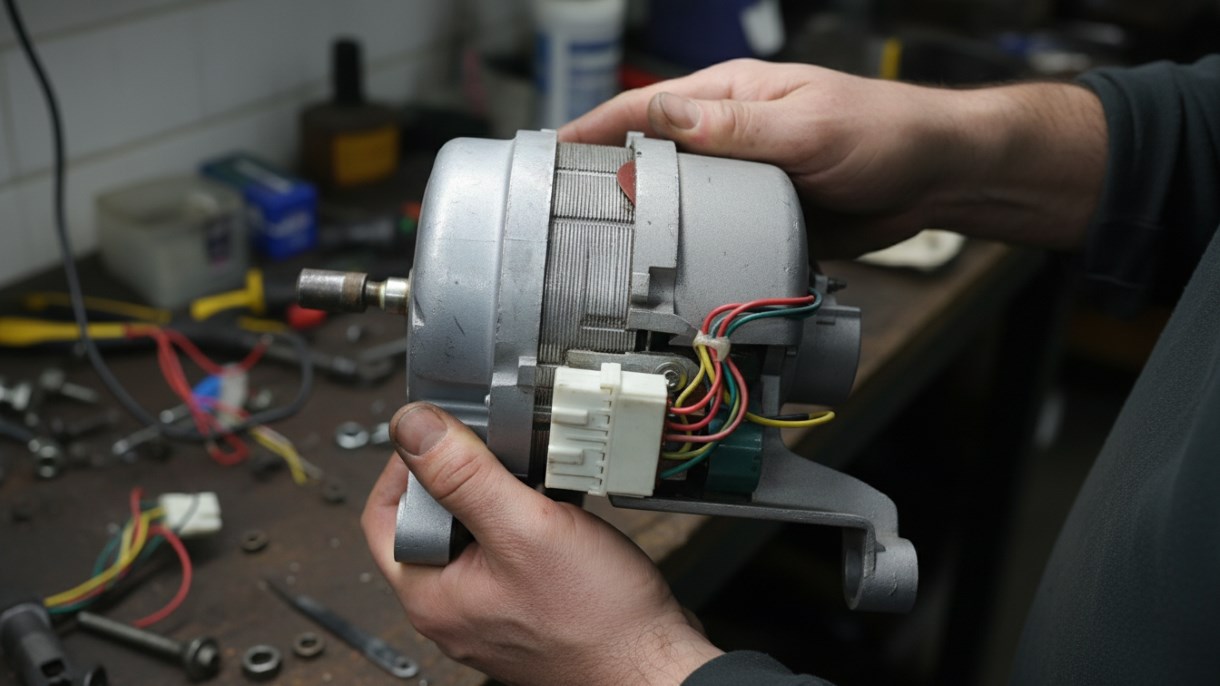

Электродвигатель является ключевым элементом любой современной стиральная машина, обеспечивающим вращение барабана на различных оборотах. Когда возникает неисправность мотора, это может проявляться по-разному: от полного отсутствия вращение до неравномерной работы или посторонних шумов. Своевременная проверка мотора позволяет точно определить характер поломка и избежать ненужных расходов на замену исправных деталей.
Таким образом, грамотная диагностика с помощью мультиметра и визуальный осмотр помогают выявить проблемы в подключение и работе электродвигателя, отделив их от неисправностей других компонентов, таких как тэн или электронный модуль. Умение проверить двигатель стиральной машины самостоятельно позволяет существенно сэкономить на услугах сервисных центров и продлить срок службы бытовой техники.
Основные виды и устройство электродвигателя стиральной машины
Основные виды и устройство электродвигателя стиральной машины отличаются в зависимости от модели и производителя. Современные стиральные машины могут оснащаться коллекторными, асинхронными или инверторными моторами. Каждый тип имеет свои особенности конструкции и принципы работы, что влияет на метод диагностики когда вам нужно проверить его состояние.
Коммутационные и асинхронные моторы
Коммутационные и асинхронные моторы являются наиболее распространенными в современных стиралках. Коллекторные двигатели легко узнать по наличию щётки и коллектора - они позволяют плавно регулировать скорость вращения.
Асинхронные двигатели проще по конструкции и надежнее, но требуют сложной системы управления для изменения оборотов.
В машинах с прямым приводом часто устанавливают инверторные моторы, которые отличаются повышенным КПД и долговечностью. При проверке двигателя стоит учитывать тип мотора, так как методы диагностики могут отличаться.
Роль щеток, ламелей и статора
Роль щеток, ламелей и статора в работе коллекторного двигателя невозможно переоценить. Щётки обеспечивают передачу тока на вращающийся ротор, а пластины коллектора распределяют его по обмоткам.
Ключевые компоненты и их функции:
- Статор создает неподвижное магнитное поле
- Обмотки ротора генерируют вращающееся магнитное поле
- Коллектор коммутирует ток в обмотках ротора
- Угольный щетки требуют периодической замены при износе
Расположение и функции основных компонентов
| Компонент двигателя | Расположение в конструкции | Выполняемые функции |
|---|---|---|
| Статор | Неподвижная часть, закреплена на корпусе машины | Создание постоянного магнитного поля, передача крутящего момента через магнитное взаимодействие с ротором |
| Ротор (якорь) | Подвижная часть, установлена на подшипниках, соединена с барабаном | Преобразование электрической энергии в механическое вращение, непосредственное приведение в движение барабана |
| Щеточный узел | Контактный блок, прижимается к коллектору ротора | Передача электрического тока на вращающийся ротор, обеспечение непрерывного энергоснабжения |
| Коллектор (ламельный узел) | Торцевая часть ротора, состоит из медных пластин | Коммутация тока между щетками и обмотками ротора, создание вращающегося магнитного поля |
| Обмотки возбуждения | Расположены в пазах статора и ротора | Генерация электромагнитных полей, преобразование электрической энергии в механическое движение |
| Термозащита | Встроена в обмотки статора или корпус | Автоматическое отключение двигателя при перегреве, предотвращение повреждения от температурных перегрузок |
| Тахогенератор/датчик Холла | На торцевой части двигателя напротив ротора | Контроль скорости вращения, передача данных о частоте оборотов в модуль управления |
Первичная диагностика двигателя стиральной машины
Первичная диагностика двигателя стиральной машины начинается с самых простых и очевидных проверок. Этот этап помогает определить, нуждается ли движок в более глубоком обследовании или ремонт стиральной машины можно выполнить быстро. Не стоит пренебрегать внешним осмотром - часто он позволяет сразу выявить явные причины поломки.
Визуальный осмотр корпуса и клеммной коробки: проверка двигателя
Визуальный осмотр корпуса и клеммной коробки может рассказать многое о состоянии мотора. Начните с проверки клеммы - они должны быть чистыми, без следов окисления и надежно закреплены. Осмотрите корпус на предмет трещин, сколов и следов перегрева - темных или обесцвеченных участков.
Особое внимание уделите месту подключения проводов - плохой контакт часто становится причиной неисправности.
Не забудьте проверить состояние ремень привода, если он есть в вашей модели - его износ может косвенно указывать на проблемы с двигателем.
Признаки внешних повреждений и загрязнений: причины поломки
Признаки внешних повреждений и загрязнений часто прямо указывают на проблемы в работе мотора. Сильное загрязнение поверхности двигателя нарушает теплоотдачу и приводит к перегреву.
Типичные внешние проблемы:
- Трещины на корпусе
- Следы подгорания на клеммы
- Скопление пыли и паутины
- Потемнение лакового покрытия обмоток
Проверка механической подвижности ротора
Проверка механической подвижности ротора выполняется вручную после отключения питания. Ротор должен вращаться свободно, без заеданий и посторонних звуков.
Методы проверки:
- Проворачивание вала двигателя рукой
- Проверка осевого и радиального люфта
- Контроль плавности хода
- Выявление заклинивания подшипников
Проверка обмоток двигателя мультиметром
Проверка обмоток двигателя мультиметром напоминает снятие электрокардиограммы - она позволяет оценить "здоровье" мотора. Этот метод помогает выявить такие проблемы как замыкание обмоток или их обрыв. С помощью несложных измерений можно определить, можно ли отремонтировать двигатель или требуется его замена.
Настройка мультиметра и выбор режима измерения сопротивления
Настройка мультиметра и выбор режима измерения сопротивления требуют внимательности. Установите переключатель прибора в положение измерения сопротивления (Ω) на самый низкий предел - обычно 200 Ом.
Убедитесь, что щупы подключены к правильным гнездам - черный к COM, красный к Ω.
Перед измерениями проверьте исправность мультиметра, замкнув щупы - на дисплее должны отобразиться нули или близкие к нулю значения. Если вы впервые протестировать двигатель, потренируйтесь на заведомо исправном проводе, чтобы понять принцип работы прибора.
Измерение сопротивления обмоток статора и ротора
Измерение сопротивления обмоток статора и ротора проводится попарно между всеми выводами двигателя. Полученные значения должны быть примерно одинаковыми для каждой пары контактов.
Порядок измерений:
- Сопротивление между выводами статорных обмоток
- Проверка обмоток ротора через щеткодержатели
- Измерение сопротивления между обмотками и корпусом
- Сравнение показаний с паспортными значениями
Диагностика наличия обрывов и межвитковых замыканий: проверка мотора
Диагностика наличия обрывов и межвитковых замыканий основана на анализе полученных значений сопротивления. Обрыв обмотки показывает бесконечно большое сопротивление, а замыкания между витками - аномально низкое сопротивление.
Признаки неисправностей:
- Значение "OL" или "1" на дисплее - обрыв цепи
- Сильное расхождение сопротивлений в парных измерениях
- Сопротивление близкое к нулю между разными обмотками
- Показания в несколько Ом вместо ожидаемых десятков
Тестирование изоляции и замера сопротивления корпуса
Тестирование изоляции и замера сопротивления корпуса — этап диагностики безопасности мотора. Эта проверка определяет, нет ли опасного контакта токоведущих частей с корпусом. Исправная изоляция гарантирует, что ваша стиральная машина не станет источником опасности при использовании.
Проверка сопротивления изоляции между обмотками и корпусом
Проверка сопротивления изоляции между обмотками и корпусом требует внимательного подхода. Установите мультиметр в режим измерения максимального сопротивления (обычно 20 МОм или 200 МОм). Поочередно подключите один щуп к корпусу двигателя, а второй — к каждому из выводов обмоток.
Исправный движок покажет на дисплее значение "1" или "OL", что означает бесконечно большое сопротивление.
Если же прибор показывает какие-либо цифровые значения, это свидетельствует о нарушении изоляции. Такая неисправность часто заставляет мотор работать на низких оборотах и сильно греться, а также может вызывать срабатывание УЗО в сети.
Определение замыканий на корпус и их последствий
Определение замыканий на корпус и их последствий крайне необходимо для безопасности эксплуатации. Наличие контакта между обмоткой и корпусом создает реальную угрозу поражения током.
Последствия замыкания на корпус:
- Появление напряжения на металлических частях машины
- Постоянное срабатывание защитной автоматики
- Локальный перегрев в месте повреждения изоляции
- Возможность полного выхода мотора из строя
Особенности измерения мегомметром и с помощью мультиметра
Особенности измерения мегомметром и мультиметром заключаются в разном подходе к диагностике. Мегомметр подает высокое напряжение, имитируя реальные рабочие условия, тогда как мультиметр работает при низком напряжении.
Сравнительные характеристики:
- Мультиметр подходит для быстрой предварительной проверки
- Мегомметр дает более точную оценку состояния изоляции
- Для бытовой диагностики обычно достаточно мультиметра
- Профессиональный ремонт требует использования мегомметра
Проверка щеток и коллектора электродвигателя
Проверка щеток и коллектора электродвигателя напоминает осмотр тормозных колодок в автомобиле - это расходный материал, требующий регулярного контроля. Эти компоненты первыми изнашиваются в коллекторных двигателях стиральных машин. Своевременная диагностика позволяет предотвратить серьезные повреждения мотора.
Осмотр состояния щеток и износа ламелей двигателей стиральных машин
Осмотр состояния щеток и износа ламелей начинается с визуальной оценки. Достаньте электрощетки из щеткодержателей и измерьте их длину - если она менее 1,5 см, пора заменить. Осмотрите коллектор: ламели должны быть гладкими, без глубоких борозд и подгораний.
Проверьте, нет ли выступов слюды между ламелями - это признак износа коллектора. Равномерный темный налет на ламелях является нормой, а вот черные обгоревшие пятна указывают на проблемы с коммутацией.
Измерение контактов и исправности токосъемных элементов
Измерение контактов и исправности токосъемных элементов проводится с помощью мультиметра. Это помогает оценить качество токосъема и состояние соединений.
Методы проверки:
- Измерение сопротивления щеточного узла
- Проверка контакта между щетками и коллектором
- Диагностика пружин щеткодержателей
- Контроль износа медных ламелей
Влияние изношенных щеток на работу мотора
Влияние изношенных щеток на работу мотора проявляется постепенно, но может привести к серьезным последствиям. Короткие щетки плохо прижимаются к коллектору, вызывая искрение и перегрев.
Последствия износа:
- Усиленное искрение в коллекторном узле
- Падение мощности и неравномерное вращение
- Появление черного нагара на коллекторе
- Возможность повреждения обмоток ротора
Ремонт и техническое обслуживание мотора стиральной машины
Ремонт и техническое обслуживание мотора стиральной машины требуют системного подхода и понимания принципов работы электродвигателя. Регулярное обслуживание позволяет вовремя выявить износ деталей и предотвратить серьезные поломки стиральной машины. Грамотный уход за движком значительно продлевает срок службы всей стиралки.
Устранение выявленных дефектов и замена элементов
Устранение выявленных дефектов и замена элементов начинается с тщательной диагностики каждого узла. Если визуальный осмотр показывает изношенные щетки, их меняют комплектом, чтобы обеспечить равномерный контакт с коллектором. При обнаружении межвиткового замыкания в обмотках чаще всего требуется перемотка движка или его полная замена — такие работы разумнее поручить квалифицированному специалисту.
Обязательным этапом является очистка коллектора от нагара и его полировка мелкозернистой наждачной бумагой. После замены любых компонентов необходимо проверить мотор от стиральной машины на всех режимах, особенно обращая внимание на пусковой момент, перед окончательной сборкой корпуса. Не пренебрегайте проверкой состояния подшипников — их износ может вызывать перекос ротора и повышенный шум.
Помните, что регулярная профилактика вашей стиральной машины позволяет вовремя обнаружить проблемы и избежать дорогостоящего ремонта. Если вы не уверены в своих силах, доверьте обслуживание стиралка профессионалам — это сэкономит ваше время и сохранит работоспособность техники.
Правила безопасности при ремонте двигателя
Правила безопасности при ремонте двигателя должны строго соблюдаться для предотвращения травм и повреждения оборудования. Работы выполняются только при полном отключении стиральную машину от сети.
Основные меры предосторожности:
- Использование изолированного инструмента
- Проверка отсутствия напряжения на контактах
- Заземление рабочего места
- Работа в сухих условиях и защитных перчатках
Профилактика и регулярное обслуживание для продления срока службы
Профилактика и регулярное обслуживание для продления срока службы включают периодический осмотр и чистку двигателя. Эти несложные процедуры помогают поддерживать двигатель от стиральной машины в оптимальном состоянии.
Профилактические мероприятия:
- Очистка вентиляционных отверстий от пыли
- Проверка состояния щеток каждые 2-3 года
- Контроль крепления двигателя и натяжения ремня
- Смазка подшипников согласно регламенту производителя
