Как проверить модуль управления стиральной машины

Машина зависла посреди цикла или не запускается? Многие сразу грешат на электронный блок. На деле виноват датчик или замок люка. Прежде чем лезть в проверку, исключите простые варианты. Так сэкономите время и деньги.

Блок - электронный мозг устройства. Он принимает сигналы от кнопок, сенсоров уровня воды, температуры. Отдает команды мотору, ТЭНу, клапанам. Без этого блока машинка превращается в бесполезный железный ящик. Проверка требует системного подхода. Нельзя обвинять электронный модуль по первому симптому.

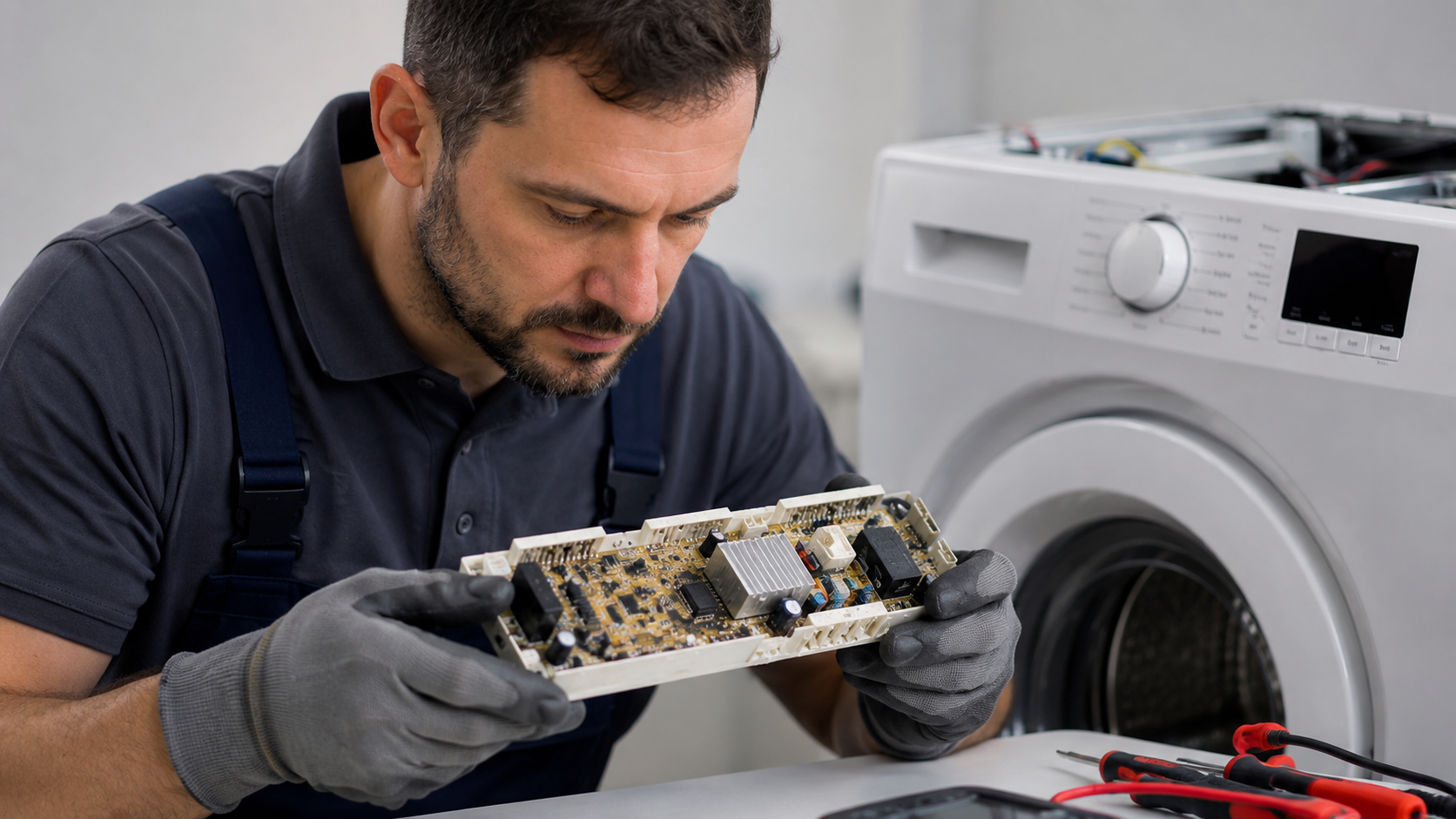

Электронный модуль управления - устройство в стиральной машине

Электронный модуль - сложная печатная деталь с микроконтроллером, силовыми элементами и периферийными схемами. Этот узел отвечает за выполнение всех программ стирки. Контролирует температуру воды, скорость вращения, время выполнения каждого этапа цикла. Современные модули оснащены защитными цепями от скачков и перегрузок по току.

Конструкция и расположение модуля

Конструктивно модуль располагается в верхней части корпуса или за передней панелью. К нему подключаются все сенсоры, исполнительные механизмы, кнопки и индикаторы. Качество изготовления напрямую влияет на надежность работы всей машины. Производители используют влагозащищенные покрытия и усиленные дорожки для силовых цепей. Это продлевает срок службы.

Основные компоненты для диагностики

Понимание устройства помогает правильно диагностировать проблемы. Знание расположения основных элементов ускоряет процесс поиска дефектов. Симисторы управления двигателем и ТЭНом, реле клапанов, разъемы сенсоров - все это нужно знать. Перед началом проверки полезно найти схему конкретной модели. Или хотя бы фотографии с обозначениями основных узлов.

Признаки неисправности блока управления

Симптомы возможной поломки разнообразны. Ни один из них сам по себе не доказывает вину платы. Машина может «притворяться мертвой» из-за сгоревшего сетевого фильтра или неисправной розетки. Разберем типичные проявления.

Полный отказ включения

Панель не светится, кнопки не реагируют, дисплей темный. Первым делом проверьте розетку - подключите к ней другой прибор. Осмотрите вилку и шнур на предмет оплавлений, трещин. Часто виноват сетевой фильтр внутри машины. Небольшая деталь с варистором и предохранителем, расположенная у входа кабеля. Если напряжения на выходе фильтра нет - меняйте фильтр, а не весь блок.

Зависания и сбои в цикле стирки

Машинка стартует, набирает воду, но останавливается на этапе нагрева или отжима. Программа сбрасывается посреди выполнения. Здесь причина часто лежит вне платы управления:

• ТЭН с накипью или пробитой изоляцией не греет воду. Блок ждет нужной температуры и зависает. Проверка мультиметром покажет обрыв или замыкание на корпус.
• Изношенные щетки двигателя дают плохой контакт. Мотор глохнет, система видит перегрузку и останавливает цикл. Замена щеток решает проблему.
• Датчик уровня воды залип или его трубка забита. Система получает неверные данные о наполнении бака и блокирует дальнейшие шаги.
• Помпа забита мусором. Вода не сливается, машина ждет опустошения и отключается по таймауту. Чистка фильтра занимает пять минут.

Коды ошибок на панели

Современные машины выводят буквенно-цифровые коды при проблемах. Код E01 или F03 может указывать на проблему с блокировкой люка, сенсором температуры, связью с мотором. Расшифровку берут из руководства конкретной модели. Универсального списка не существует. Код сам по себе не всегда означает поломку платы. Часто виноват сам сенсор или его проводка.

За что отвечает блок

Блок координирует работу всех узлов. Он получает данные от сенсоров температуры, уровня воды, скорости вращения. На основе этих сигналов система запускает нагрев, включает слив, регулирует обороты двигателя. Без исправного блока стирка невозможна. Машинка теряет способность выполнять программы.

Диагностика блока управления стиральной машины перед проверкой

Прежде чем разбирать корпус и добираться до платы, нужно исключить простые варианты. Эта последовательность экономит часы и снижает риск ненужной замены дорогого элемента. Проверка начинается с внешних факторов.

1. Отключите машину от сети и перекройте кран подачи воды. Это базовое требование безопасности перед любым вмешательством. Даже при выключенной кнопке внутри могут оставаться опасные заряды на конденсаторах.
2. Проверьте внешние элементы: розетку, вилку, сетевой кабель. Посмотрите на состояние шнура - нет ли перегибов, оплавлений, порезов изоляции. Измерьте напряжение в розетке мультиметром. Должно быть около 220 В.
3. Запустите режим самодиагностики машины. Конкретная комбинация кнопок зависит от бренда и модели. Ищите инструкцию в руководстве или на сайте производителя. Автотест прогоняет все узлы и выдает коды. Это резко сужает круг подозреваемых.
4. Проверьте узлы, связанные с симптомом. Нет набора воды - осмотрите впускной клапан, его фильтр-сеточку, шланг. Не сливает - достаньте фильтр помпы, прочистите крыльчатку. Не блокирует дверцу - прозвоните замок люка. Не греет - измерьте сопротивление ТЭНа (норма 20-50 Ом в зависимости от мощности).

Только после этих шагов переходим к проверке самой платы. Если внешние узлы исправны, а коды указывают на цепи - тогда да. Проверка требует методичности.

Визуальный осмотр

Для доступа потребуется снять верхнюю или переднюю панель корпуса. Зависит от конструкции машины. Перед отключением разъемов сфотографируйте их расположение на смартфон. Это избавит от мучений при обратной сборке.

Внешние повреждения

Извлеченную деталь осматривают при хорошем освещении. Ищите явные следы:

• Потемневшие участки текстолита вокруг силовых элементов. Симисторы, реле, диодный мост. Почернение означает перегрев. Возможно замыкание или длительная работа на предельном токе.
• Вздувшиеся электролитические конденсаторы. Верхняя крышка выпуклая, иногда с потеками электролита. Такие конденсаторы теряют емкость, фильтр перестает работать, система глючит.
• Трещины и сколы текстолита. Механические дефекты могут разорвать дорожки. Часто встречается у краев, где она крепится винтами.
• Коррозия и налет. Зеленоватые или белесые отложения вокруг выводов элементов. Появляются при попадании воды. Особенно если машина стоит в сыром помещении или была залита водой при протечке.

Попадание воды внутри корпуса часто приводит к окислению контактов.

Состояние пайки

Под лупой или при ярком свете проверьте качество паяных соединений силовых элементов и разъемов. Ищите кольцевые трещины вокруг ножек реле, симисторов, трансформатора. Матовая серая пайка вместо блестящей - признак «холодного» контакта. Со временем он разрушается от вибраций при отжиме. Такой дефект легко устраняется перепайкой. Но требует навыка работы с паяльником.

Тестирование помощью мультиметра

Визуальный осмотр выявляет лишь явные дефекты. Скрытые проблемы требуют измерений. Пробитый симистор, высохший конденсатор, микротрещина в дорожке. Для этого понадобится цифровой мультиметр с режимами прозвонки, измерения сопротивления.

Цепь питания

Первым делом проверяем, доходит ли ток до системы. На входе обычно стоит предохранитель. Небольшая стеклянная трубка или керамический цилиндр с выводами. Переключите мультиметр в режим прозвонки, коснитесь щупами выводов предохранителя. Звуковой сигнал и показание близкое к нулю Ом означает целый предохранитель. Бесконечность - обрыв, нужна замена.

Рядом с предохранителем часто расположен варистор. Круглый дисковый элемент синего или оранжевого цвета. Он защищает от скачков в сети. Исправный варистор показывает мегаомы (обрыв в нормальном состоянии). Если сопротивление низкое или нулевое - варистор пробит, его нужно выпаять.

Силовые элементы

Система управляет мотором, ТЭНом, клапанами через силовые ключи. Симисторы и реле. Проверка симистора в домашних условиях ограничена. Можно прозвонить его на предмет замыкания между силовыми выводами. У исправного симистора в обе стороны должно быть высокое сопротивление (мегаомы). Если мультиметр показывает десятки Ом или близко к нулю - симистор пробит.

Реле проверяется измерением сопротивления катушки. Типичное значение 50-200 Ом. Бесконечность означает обрыв обмотки. Контакты реле можно прозвонить. В разомкнутом состоянии бесконечность, в замкнутом (если механически замкнуть их) - ноль.

Конденсаторы и диодный мост

Электролитические конденсаторы фильтра выпрямленного тока проверяются на отсутствие замыкания. Подключите мультиметр в режиме измерения сопротивления к выводам конденсатора. Сначала прибор покажет малое сопротивление (конденсатор заряжается от батарейки мультиметра). Затем значение должно плавно уйти в мегаомы. Если стабильно показывает ноль или десятки Ом - конденсатор пробит.

Емкость конденсатора проверяется специальным LC-метром. Но для базовой проверки достаточно убедиться в отсутствии КЗ. Диоды выпрямителя проверяются в режиме проверки диодов мультиметра. В прямом направлении должно быть падение 0,5-0,7 В, в обратном - обрыв. Если в обе стороны обрыв - диод оборван. Если в обе стороны проводит - пробит.

Типичные ошибки при измерениях

1. Нельзя измерять сопротивление на детали, подключенной к другим узлам машины. Параллельные цепи исказят показания. Деталь нужно отключать от всех разъемов.
2. Перед измерениями разрядите конденсаторы фильтра. Закоротите их выводы изолированной отверткой через резистор 10-50 кОм на пару секунд. Иначе остаточный заряд может повредить мультиметр или ударить вас током.
3. Не пытайтесь измерять на работающей детали без схемы и опыта. Легко закоротить соседние дорожки щупом.

Причины поломки модуля стиральной машины

Система выходит из строя по нескольким причинам. Скачки в сети повреждают варисторы и симисторы. Попадание воды от протечек вызывает коррозию дорожек и контактов. Вибрация при отжиме разрушает паяные соединения. Перегрузка по току из-за неисправного ТЭНа или двигателя может сжечь силовые элементы. Электросеть с нестабильным током ускоряет износ защитных элементов.

Причина в качестве электропитания

Поломка нередко кроется в качестве электропитания. В домах со старой проводкой напряжение может колебаться от 180 до 250 вольт. Это критично для платы. Защитные варисторы рассчитаны на определенное количество срабатываний. После исчерпания ресурса они либо выходят из строя, либо перестают защищать. Использование стабилизатора продлевает жизнь модулю на годы.

Причина в попадании влаги

Еще одна распространенная проблема - попадание воды внутрь корпуса при протечках патрубков или сальника бака. Вода проникает через негерметичные соединения. Вызывает короткие замыкания и коррозию. Особенно опасна вода с растворенным стиральным порошком. Она проводит ток лучше обычной и ускоряет разрушение дорожек. После устранения протечки деталь нужно промыть спиртом и тщательно высушить.

Неисправности модуля управления стиральной машины - типы неисправности

Проблемы проявляются по-разному в зависимости от того, какой узел поврежден. Выход из строя силового симистора двигателя приводит к тому, что барабан не вращается совсем или крутится только в одну сторону. Проблема цепи ТЭНа блокирует нагрев воды. Машина стирает в холодной воде или зависает в ожидании нужной температуры. Проблемы с реле впускных клапанов не дают набрать воду или вызывают переполнение бака. Дефект модуля часто затрагивает несколько цепей одновременно.

Неисправность управляющей логики

Проверка требует понимания логики работы машины. Если все исполнительные механизмы исправны, сенсоры дают правильные показания, но программа выполняется неверно - виновата управляющая логика. Это может быть сбой прошивки микроконтроллера, дефект памяти программ, проблема тактового генератора. Такие дефекты устраняются только заменой микросхем или перепрошивкой на программаторе.

Частичная неисправность

Частичный отказ встречается чаще полного. Машина может нормально стирать на коротких программах, но зависать на длинных циклах из-за перегрева силовых элементов с плохим теплоотводом. Или работать стабильно зимой и глючить летом, когда температура в помещении выше. Такие симптомы указывают на деградацию элементов. Высохшие конденсаторы, симисторы на грани пробоя, плохие паяные соединения с повышенным сопротивлением.

Когда модуль вышел из строя

Определить, что модуль вышел из строя окончательно, можно по совокупности признаков. Если визуальный осмотр выявил обугленные участки, взорвавшиеся конденсаторы, оплавленные дорожки - восстановление нецелесообразно. Стоимость работы по замене множества элементов сравнима с ценой новой детали. А надежность отремонтированного узла под вопросом. В таких случаях проще купить оригинальный или совместимый модуль.

Критическое повреждение

Еще один признак критического дефекта - отсутствие реакции на подачу питания при исправных цепях питания. Если приходит 220 В, предохранитель цел, выпрямитель дает постоянное напряжение, но микроконтроллер не стартует, индикаторы не загораются - вероятно поврежден сам процессор или его обвязка. Замена микроконтроллера требует программатора и файла прошивки. Это доступно только сервисным центрам.

Сброс к заводским настройкам

Перед окончательным вердиктом стоит попробовать сбросить модуль к заводским настройкам. У некоторых моделей есть процедура сброса через сервисное меню. Комбинация кнопок при включении. Иногда это помогает устранить программные проблемы и вернуть машину к жизни без замены железа. Информацию о процедуре сброса ищите в сервисной документации конкретной модели или на специализированных форумах ремонтников.

Ремонт блока управления стиральной машины - устранение неисправностей

Если визуальный осмотр выявил вздувшийся конденсатор или трещину в пайке, можно попробовать устранить дефект самостоятельно. Замена конденсатора требует паяльника мощностью 40-60 Вт, припоя и флюса. Перед установкой нового элемента проверьте его номинал. Он должен совпадать с оригиналом по емкости. Работа возможна при наличии опыта пайки.

Трещины в дорожках запаивают тонким проводом или восстанавливают токопроводящим лаком. Окислившиеся контакты разъемов чистят спиртом и ластиком. После работы проверьте деталь мультиметром на отсутствие замыканий между соседними дорожками.

Когда нужно отключать машину от сети

Обесточивать машину нужно перед любыми работами с электрическими элементами. Это базовое правило безопасности, которое многие игнорируют. Полагаются на выключенную кнопку питания. На самом деле даже в выключенном состоянии могут оставаться опасные напряжения. Конденсаторы фильтра сохраняют заряд до 300 вольт постоянного тока в течение нескольких минут после отключения.

Правильная процедура обесточивания

Правильная процедура обесточивания включает несколько шагов. Сначала выключите машину кнопкой на панели и дождитесь полной остановки всех процессов. Затем выдерните вилку из розетки или отключите автомат в щитке. Подождите 10-15 минут, чтобы конденсаторы разрядились через внутренние резисторы. Только после этого можно безопасно прикасаться к элементам и проводить измерения.

Защита при длительном простое

Обесточивать нужно и при длительном простое машины. Например, если уезжаете в отпуск. Это защищает плату от скачков во время грозы или аварий на линии. Современные модули чувствительны к импульсным помехам. Они могут повредить входные цепи даже при выключенной машине. Простая привычка выдергивать вилку продлевает срок службы дорогостоящей платы на годы.

Когда нужен мастер и стоит ли делать самому

Граница между домашней проверкой и профессиональной лежит там, где заканчиваются простые измерения и начинается микроэлектроника. Если визуальный осмотр и прозвонка базовых элементов ничего не дали, а машина по-прежнему неисправна - дальше требуется осциллограф, программатор, схема конкретной детали.

Ограничения домашней проверки

Мультиметр не покажет деградацию микросхем, программные ошибки контроллера, высокочастотные помехи на шинах данных. Современные системы строятся на микроконтроллерах, управляющих периферией по цифровым сигналам. Проверить их работу без осциллографа и логического анализатора невозможно.

Сервисные центры используют стенды, имитирующие нагрузку. Двигатель, ТЭН, сенсоры. Проверяют реакцию детали на разные режимы. Еще один момент - наличие схемы и опыта. Производители редко публикуют полные схемы. В сети встречаются любительские реверс-инжиниринговые схемы для популярных моделей, но их точность не гарантирована. Без схемы определить назначение неподписанных элементов, номиналы резисторов под краской, распиновку разъемов - задача для опытного электронщика.

Риски самостоятельной работы

Неудачная попытка может превратить условно рабочую деталь в безнадежный хлам. Перегрев элементов при пайке, статическое электричество, случайное замыкание дорожек - все это добивает систему окончательно. Если машина на гарантии, любое вмешательство в плату аннулирует ее. Стоимость новой детали для популярных брендов начинается от нескольких тысяч тенге. Для премиальных моделей может достигать четверти стоимости новой машины.

• Замена вздувшегося конденсатора, перепайка трещины в дорожке, чистка окислившихся контактов разъема доступны домашнему мастеру с паяльником и прямыми руками.
• Если проблема очевидна и локализована визуально, можно попробовать устранить ее своими силами.
• Главное - фиксировать исходное состояние на фото и не торопиться.

Замена блока необходима при серьезных дефектах платы.

Когда вызывать специалиста

Если после всех проверок причина не ясна, лучше обратиться к специалисту. Мастер приедет с диагностическим оборудованием, быстро локализует проблему, озвучит стоимость работы или замены. Часто выясняется, что виноват не сам блок, а внешний фактор. Пробитый ТЭН, дающий утечку на корпус и выбивающий защиту. Замена только системы в этом случае приведет к повторному отказу через несколько стирок. Проблемы с модулем требуют точной локализации.

Что делать при сбое

Если машинка зависла посреди цикла стирки, попробуйте перезагрузить систему. Выключите машину от сети на 10-15 минут. Это позволит конденсаторам разрядиться, а микроконтроллер сбросит временные ошибки. После включения запустите короткую программу без белья. Если машинка отработала нормально, можно продолжать эксплуатацию. Режим полоскание подходит для быстрой проверки.

Если проблемы повторяются регулярно, источник глубже. Проверьте стабильность тока в сети. Установите стабилизатор, если скачки превышают 10% от номинала. Осмотрите проводку внутри на предмет перетертых изоляций и плохих контактов. Замените поврежденные провода и разъемы. Проверить все части в цепи питания стоит при повторяющихся зависаниях.

Когда стиральная машина сломалась и перестала работать - поломка

Когда машинка сломалась и перестала работать, первым делом проверьте простые узлы. Сливной насос может забиться мусором и блокировать слив воды. Работоспособность зависит от исправности всех систем. Если элементы начинают сгорать, необходимо заменить поврежденные детали. Попытки самостоятельного восстановления без опыта могут усугубить ситуацию. Необходимо заменить вышедшие из строя узлы только после точной диагностики. Плата содержит множество деталей, которые могут отказать.

Проверка в домашних условиях доступна любому, кто умеет держать мультиметр и не боится отвертки. Главное - не спешить обвинять плату, пока не исключены простые причины. Большинство проблем со стиркой связаны с механикой, сенсорами, проводкой. Их проверка проще и дешевле. Если же визуальный осмотр и базовые измерения указывают на плату, а опыта нет - лучше передать задачу специалисту. Так вы сохраните время, нервы и избежите риска окончательно добить систему неумелым вмешательством. Замените вышедшие из строя элементы только после точной локализации дефекта.
