Вы заметили, что холодильная камера то промораживает салат до состояния льда, то молоко скисает за сутки? Компрессор работает без остановки или, наоборот, отключается слишком рано? Скорее всего, термостат неисправен — этот маленький датчик, который следит за температурой внутри. Чтобы не гадать и не везти бытовую технику в сервис, можно проверить терморегулятор холодильника своими руками. Вам не понадобится сложное оборудование — только мультиметр и обычный термометр. Для начала снять ручку регулировки температуры (она часто держится на защёлках или маленьком винте). Затем отключите провод от реле и доберитесь до клемм термостата.
Переведите мультиметр в режим измерения сопротивления и измерять показания при комнатной температуре. Если внутри холодильника всё в порядке, то при охлаждении камеры цепь должна размыкаться — вы услышите щелчок. В противном случае термостат неисправен и подлежит ремонту или замене.
Не спешите смотреть youtube в поисках чудес — у каждого модель свои нюансы подключение, но принцип един. Если вы не уверены в своих силах, доверьте диагностику мастеру по ремонту. Но в большинстве случаев проверить терморегулятор холодильника и убедиться, что он вышел из строя, можно за десять минут. А дальше — либо заказать новый, либо вызвать специалиста. Главное — не оставлять холодильник без присмотра, если он начал «чудить». Своевременная проверка спасёт продукты и нервы.
Устройство и принцип работы терморегулятора холодильника
Внутри терморегулятора находится тонкая капиллярная трубка с газом, которая заканчивается чувствительным баллончиком, прижатым к испарителю. Когда температура в камере падает, газ сжимается, контакты размыкаются, и компрессор отключается. Без исправного термостата холодильник не сможет поддерживать нужный холод, а его ремонта в таком случае неизбежен.
Из чего состоит термостат: капиллярная трубка, сильфон и контакты
В основе термостата лежит длинная и очень тонкая капиллярная трубка — обычно из меди или латуни, свёрнутая в петлю для компактности. На одном её конце распаян чувствительный баллончик, который крепится к испарителю холодильника, а на другом — сильфон, похожий на маленькую металлическую гармошку. Вся система герметично заполнена газом или специальной жидкостью, которая чутко реагирует на малейшие колебания температуры.
Когда баллончик охлаждается, давление внутри падает, и сильфон сжимается, размыкая контакты. А при потеплении газ расширяется, сильфон давит на контактную группу, и цепь замыкается. Именно этот простой механизм заставляет компрессор включаться и выключаться без вашего участия.
Как терморегулятор управляет включением и выключением мотора
Терморегулятор работает как выключатель, только чувствительный к холоду: он разрывает или соединяет провода, идущие к компрессору, в зависимости от того, какая температура внутри камеры. Когда датчик остывает до нижнего порога, контакты размыкаются, и мотор затихает; когда теплеет — замыкаются, и мотор снова гудит.
Список ключевых моментов:
- У исправного термостата есть гистерезис (разница между температурой включения и выключения) — обычно 2–4 градуса.
- Регулировочная пружина внутри термостата позволяет смещать этот диапазон вращением ручки.
- Если контакты залипли или сильфон потерял герметичность, управление нарушается.
Отличие механического термостата от электронного
| Признак | Механический (с капиллярной трубкой) | Электронный (термистор + плата) |
|---|---|---|
| Чувствительный элемент | Газ или жидкость в герметичной трубке, которая расширяется от тепла | Полупроводниковая микросхема, меняющая сопротивление при охлаждении |
| Точность поддержки холода | Грубая, разница между включением и выключением может достигать 5°C | Высокая, погрешность не более 0.5–1°C |
| Как управляет мотором | Прямое замыкание силовых контактов (щелчок слышен отчётливо) | Подаёт слаботочный сигнал на реле или симистор, щелчок тихий или его нет |
| Сложность замены | Достаточно открутить два винта и переставить трубку, справится новичок | Требует аккуратного обращения с платой, иногда нужна прошивка |
| Типичные поломки | Утечка газа, подгорание контактов, залипание пружины | Обрыв термистора, сбой прошивки, отказ пайки на плате |
| Срок службы | 10–15 лет, но со временем начинает врать | 5–8 лет, сильно зависит от стабильности напряжения |
Первые признаки неисправности терморегулятора
Вы замечаете, что мотор работает без остановки или, наоборот, выключается через пару минут, а продукты покрываются льдом или скисают. Ещё один звоночек — ручка регулировки крутится туго или щёлкает не в том месте, где раньше. Если холодильник перестал реагировать на поворот регулятора, это верный сигнал, что скоро потребуется ремонт термостата.
Холодильник работает без остановки, а температура слишком низкая
Это верный признак того, что термостат застрял в замкнутом положении и не даёт команду на отключение компрессора. Мотор молотит сутками, а на задней стенке растёт снежная шуба или лёд.
Список возможных причин:
- Подгорели или приварились контакты внутри терморегулятора.
- Из капиллярной трубки утекла рабочая жидкость, и сильфон перестал сжиматься.
- Сбилась калибровка, и датчик «думает», что в камере всегда тепло.
Компрессор не запускается, но лампочка внутри горит
Свет есть, а мотор молчит — это часто означает, что термостат застрял в разомкнутом положении и не пускает ток на компрессор. Попробуйте повернуть ручку регулятора на максимум и прислушаться: если нет характерного щелчка, проблема почти наверняка в нём. Но не спешите винить только терморегулятор: иногда виновато пусковое реле или сгоревшая проводка.
Чтобы проверить мотор, можно временно замкнуть провода, идущие от термостата к компрессору (только при отключённом питании!). Если после замыкания мотор заработал — термостат точно неисправен. Если нет — копайте глубже: реле, обмотки компрессора или стартовый конденсатор.
В морозилке порядок, а в отсеке охлаждения — плюсовая температура
У двухкамерных холодильников с одним компрессором холод идёт из морозилки через канал с заслонкой. Если заслонка забилась льдом или сломался её сервопривод, то в холодильную камеру перестаёт поступать холод, хотя термостат может быть исправен.
Список что проверить:
- Нет ли ледяной пробки в воздушном канале (помогает полная разморозка).
- Исправен ли вентилятор, если он есть в вашей модели.
- Не заклинило ли саму заслонку в закрытом положении.
Как проверить термостат без извлечения из холодильника
Возьмите обычный термометр, положите на среднюю полку и запомните температуру, затем покрутите ручку от минимума до максимума. Исправный терморегулятор при каждом переключении должен издавать характерный сухой щелчок — если его нет, деталь требует ремонта. Также можно поднести горячую ладонь к месту, где крепится датчик: если контакты не щёлкнули, проблема очевидна.
Поворот ручки регулятора на максимум и оценка работы компрессора
Покрутите ручку от упора до упора несколько раз — исправный термостат должен издавать чёткий щелчок при каждом переключении положения. Если щелчок есть, а компрессор не включается, проблема, скорее всего, не в термостате, а в реле или моторе.
Список наблюдений:
- Ручка крутится с хрустом или заедает — внутри механизма разрушение.
- Щелчок есть, но мотор запускается только на максимуме — контакты подгорели и работают только в крайнем положении.
- Нет щелчка вообще — термостат умер.
Метод «замыкания проводов» для прямого запуска мотора
Отключите холодильник от сети, снимите клеммы с терморегулятора и соедините два провода, которые идут к компрессору, напрямую — например, скруткой или крокодилом. После этого включите холодильник в розетку: если мотор запустился и гудит ровно, значит, термостат был виновником. Не держите замыкание дольше нескольких секунд без наблюдения, потому что компрессор будет работать без остановки и может перегреться.
Если мотор не запустился и после замыкания, проблема не в термостате — проверяйте реле, конденсатор или обмотки. Обязательно запомните или сфотографируйте, какие провода куда шли, чтобы потом вернуть всё на место. Этот метод — быстрый и наглядный способ отделить поломку терморегулятора от более серьёзных неисправностей.
На что обратить внимание при щелчках в зоне ручки управления
| Что вы слышите | О чём это говорит | Что делать |
|---|---|---|
| Один чёткий сухой щелчок при повороте ручки | Контакты термостата сработали как надо — нормальное состояние | Ничего не трогайте, всё работает |
| Частые щелчки каждые 10–20 секунд без остановки | Контакты «дребезжат» из-за подгорания или ослабшей пружины | Готовьтесь к замене терморегулятора, это ненадолго |
| Щелчок есть, но компрессор не включается | Контакты замкнулись, но ток не пошёл — возможно, обрыв в цепи или сгорело реле | Проверьте мультиметром целостность проводов и пусковое реле |
| Глухой, вязкий щелчок, похожий на шлепок | Сильфон потерял герметичность или газ внутри уже не тот | Меняйте термостат, восстановлению не подлежит |
| Щелчок слышен только на максимуме, а на других положениях тишина | Часть контактов подгорела, и они замыкаются только в крайнем положении | Временная мера — используйте максимум, но лучше заменить узел |
| Вместо щелчка — скрип или хруст при повороте | Внутри механизма разрушилась смазка или сломалась шестерёнка | Разбирать и чинить бесполезно, только замена целиком |
Пошаговая диагностика терморегулятора мультиметром

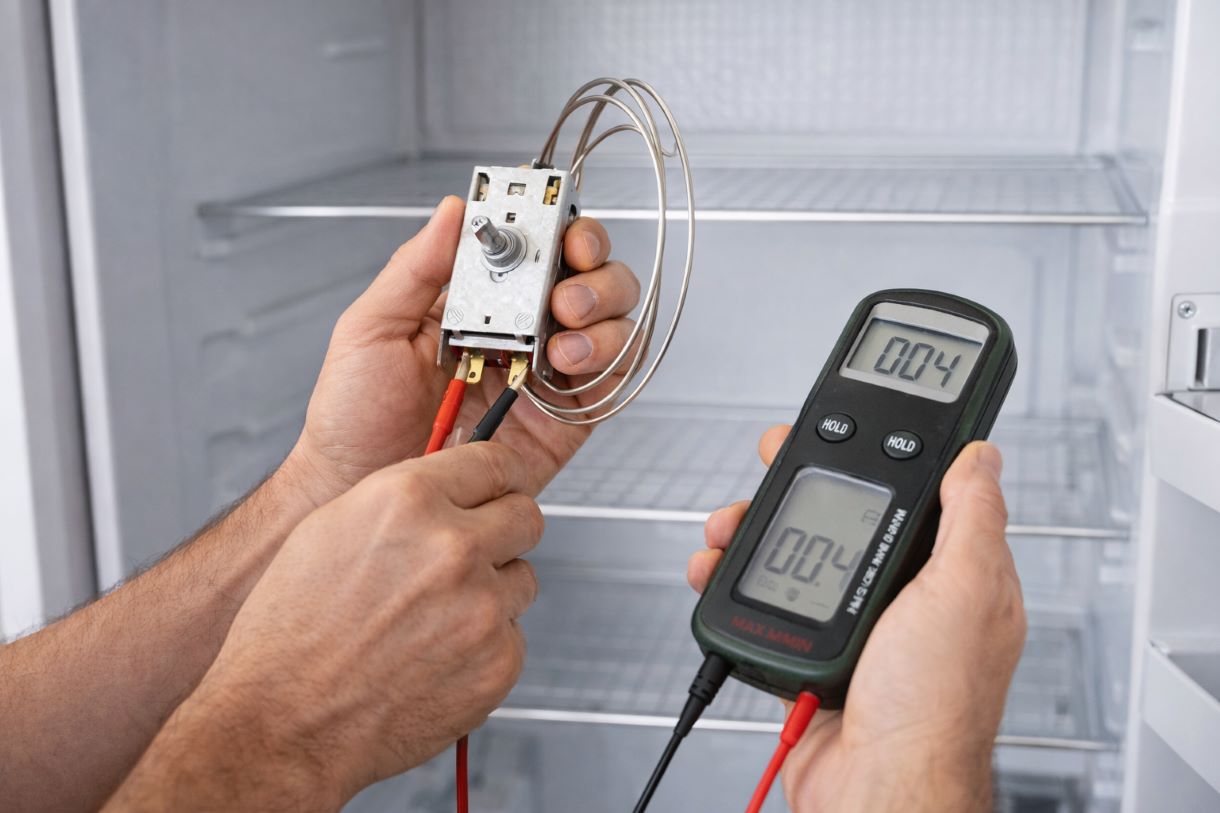

Отключите холодильник от сети, снимите ручку и панель, доберитесь до клемм термостата и переведите мультиметр в режим измерения сопротивления. При комнатной температуре исправный датчик показывает короткое замыкание (0–2 Ом), а после охлаждения баллончика в морозилке — бесконечность. Если показания не меняются или мультиметр пищит в обоих состояниях, ремонта терморегулятора не избежать.
Прозвонка контактов в холодном и нагретом состоянии
Переведите мультиметр в режим прозвонки (звуковой сигнал) и коснитесь щупами двух клемм термостата при комнатной температуре. Исправный датчик должен пищать (контакты замкнуты), а после получаса в морозилке — замолкать (разомкнуты).
Список нюансов:
- Если пищит и в холоде — контакты залипли.
- Если не пищит даже при комнатной температуре — обрыв или потеря газа.
- Для точности дайте баллончику прогреться в руке — писк должен вернуться.
Измерение сопротивления при замкнутых клеммах термостата
Установите мультиметр в режим омметра на предел 200 Ом и измерьте сопротивление между клеммами термостата в холодном состоянии. Норма — 0–2 Ом (короткое замыкание), что соответствует замкнутым контактам.
Список отклонений:
- Бесконечность — обрыв цепи.
- Сопротивление более 5 Ом — контакты подгорели и плохо проводят ток.
- После охлаждения сопротивление должно стать бесконечным (разомкнутая цепь).
Как определить обрыв цепи внутри капиллярной трубки
Визуально обрыв или утечку газа заметить почти невозможно — капиллярная трубка герметична, и трещина может быть микроскопической. Косвенный признак: термостат не размыкает контакты даже после длительного нахождения в морозилке. Другой тест: нагрейте баллончик феном — если при нагреве контакты не замкнулись, а мультиметр показывает бесконечность, значит, газ ушёл и сильфон не может расшириться.
Иногда можно заметить маслянистый налёт на трубке или баллончике — это следы утечки фреона или масла. В любом случае, такой терморегулятор не подлежит восстановлению. Замена — единственный выход, причём срочная, потому что компрессор будет работать без остановки и скоро выйдет из строя.
Способы проверки термостата с помощью стакана горячей воды
Опустите чувствительный баллончик термостата в стакан с очень горячей водой (около 70°C) и следите за мультиметром, подключённым к контактам. Исправный термостат при нагреве должен замкнуть цепь (сопротивление упадёт до нуля), а при остывании — разомкнуть. Если никакой реакции нет, значит, газ ушёл или контакты залипли — такая деталь ремонта не подлежит, только замена.
Имитация работы терморегулятора вне холодильника
Выньте термостат из холодильника, закрепите его на столе и подключите мультиметр к его клеммам. Попеременно опускайте чувствительный баллончик то в горячую воду (около 50°C), то в холодную (со льдом), наблюдая за показаниями.
Список правильной реакции:
- В горячей воде контакты замкнуты (сопротивление 0–2 Ом).
- В холодной воде разомкнуты (бесконечность).
- Переход должен происходить с чётким щелчком.
Как нагревание капиллярной трубки заставляет щёлкнуть контакты
Когда вы греете баллончик рукой или феном, газ внутри расширяется, давление растёт, и сильфон выпрямляется. Это движение через толкатель передаётся на контактную группу, и она замыкается с характерным сухим щелчком.
Список что может помешать:
- Если газ утек, давления не будет — щелчка нет.
- Если контакты подгорели и приварились, щелчок может быть, но замыкания не произойдёт.
- Если сильфон заклинил, щелчок будет глухим.
Какая температура воды нужна для исправного прибора
Для проверки термостата вне холодильника используйте два режима: холодную воду со льдом (около +2°C) и горячую воду (примерно +50°C). В холодной воде контакты должны разомкнуться, в горячей — замкнуться. Переходная температура у большинства бытовых термостатов находится в районе +5…+8°C при нагревании и +2…+4°C при охлаждении.
Если ваш датчик срабатывает при других значениях, значит, он сбит или потерял герметичность. Для точной проверки желательно иметь термометр, чтобы знать реальную температуру воды. Не кипятите баллончик — кипяток может повредить сильфон.
Что делать после подтверждения поломки термостата
Первым делом запишите маркировку старого термостата (она нанесена на корпус) и закажите точно такой же — попытки починить старый бессмысленны. Самостоятельная замена терморегулятора занимает полчаса и не требует специальных навыков, а вызов мастера обойдётся в сумму, сопоставимую со стоимостью ремонта нового холодильника. После установки нового датчика дайте холодильнику поработать сутки и проверьте температуру — если всё в порядке, вы успешно справились без сервисного центра.
Почему ремонт механического терморегулятора чаще всего бесполезен
Внутри термостата нет сменных деталей: сильфон запаян заводским способом, контакты запрессованы в пластик. Разобрать его без повреждения почти невозможно, а если и получится — собрать обратно с герметичностью и правильной калибровкой не выйдет.
Список причин не браться за ремонт:
- Стоимость нового термостата невысока (500–1500 рублей).
- Попытка зачистить контакты наждачкой приведёт к их ускоренному износу.
- Даже если удастся замкнуть цепь, утечку газа в трубке вы не устраните.
Как подобрать аналог для замены по маркировке и длине капиллярной трубки
На корпусе старого термостата есть маркировка (например, WDF19 или K59), которую нужно скопировать при поиске аналога. Обратите внимание на длину капиллярной трубки — она должна быть не короче старой, иначе вы не дотянетесь до испарителя.
Список параметров для подбора:
- Рабочий диапазон температур (обычно -30…+30°C).
- Тип крепления (фланец, винты, защёлки).
- Количество контактов (обычно 3 или 4 вывода).
Простая регулировка нового термостата перед установкой
У большинства новых термостатов есть маленький регулировочный винт под шкалой или на корпусе — не трогайте его, если не уверены в своих силах. Заводская настройка рассчитана на стандартный диапазон температур (+2…+8°C для холодильной камеры). Если после установки кажется, что холодильник морозит слишком сильно или слабо, подождите сутки — система должна стабилизироваться.
В крайнем случае можно подстроить винт на четверть оборота, но делайте это только с термометром внутри камеры. Лишняя регулировка чаще вредит, чем помогает. Если сомневаетесь — оставьте как есть или вызовите мастера для точной калибровки.
